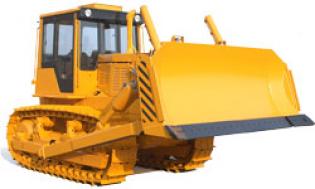

Бульдозер Б10М.08/Б10М.09 (C усовершенствованной трансмиссией и упругой муфтой)

Бульдозер Б10М.08 усовершенствованная трансмиссия с планетарной коробкой передач

Бульдозер Б10М.0811-1Е - представитель наиболее востребованного типоразмера тракторов класса 10, в выпуске которых Челябинский тракторный завод является традиционным лидером. Бульдозеры этого класса предназначены для разработки грунтов I - III категории без предварительного рыхления. Эксплуатируются в условиях умеренного и холодного климата при температуре окружающего воздуха от + 45°С до - 40°С, на высоте до 3000 метров над уровнем моря.

Основным отличием новой модели тракторов является сочетание преимуществ механической трансмиссии (высокий КПД), с достоинствами гидромеханической трансмиссии (лёгкое управление).

Исключён такой узел, как гидротрансформатор.

Функцию муфты сцепления выполняют два фрикциона реверса коробки передач (I и II планетарных рядов), включение которых происходит через дроссель в гидросистеме управления, что обеспечивает плавное возрастание давления в коробке передач и плавное включение фрикционов.

На тракторе установлена серийная планетарная коробка передач, применяемая на тракторе с гидромеханической трансмиссией.

Между двигателем и коробкой передач установлены торсионный и карданный валы.

Торсионный вал соединён с маховиком двигателя через фланец со шлицами, а другой стороной с карданным валом через полумуфту.
Торсионный вал служит для снижения динамических нагрузок при переменных нагрузках и переключении передач.
Внутри кожуха торсионной муфты расположен редуктор, обеспечивающий привод насоса системы управления и смазки трансмиссии. Редуктор имеет заправочную емкость, независимую от системы управления и смазки трансмиссии.

ПРЕИМУЩЕСТВА бульдозера Б10М.08

Применение карданного вала исключает необходимость центровки двигателя и коробки передач и даёт возможность установки двигателя на амортизаторы, что позволит снизить вибрацию на рабочем месте оператора.

Гидравлическое управление коробкой передач позволяет быстро и легко переключать передачи и производить реверсирование агрегата.

Гидравлическая система управления и смазки трансмиссии, пост управления и кабина - унифицированы с трактором Т10М с гидромеханической трансмиссией.

Сохранены серийные агрегаты заднего моста: главная передача, бортовые фрикционы, бортовые редукторы.

Рабочее место оператора бульдозера Б10М.08

Удобство работы оператора обеспечивается прогрессивной, по сравнению с механической трансмиссией, системой управления и усовершенствованным рабочим местом.

Основные органы управления смонтированы на боковых колонках.

Справа от оператора расположены рычаги управления бульдозерным  оборудованием. Таким образом, правая рука оператора, в отличие от трактора с механической трансмиссией, занята управлением только рабочим оборудованием.

Слева от оператора расположены: рычаг переключения передач и направления движения трактора; и два рычага управления поворотом (бортфрикционами). Управление тормозами осуществляется педалями.

Гидроуправление коробкой передач позволяет производить быстрое и лёгкое, в отличие от механической КП, переключение передач и реверсирование агрегата на ходу трактора.

Усилия на рычагах переключения передач и управления механизмами поворота снижены до минимума.Величина вибрации на рычагах полностью удовлетворяет санитарным нормам.

СТАНДАРТНОЕ ОБОРУДОВАНИЕ

Двигатель Д-180М

Трансмиссия

Ходовая система

Рабочее место

Кабина и рабочее место теперь в большей степени учитывают запросы потребителей:

Гидрсистема навесного оборудования

Прицепное устройство и навесное оборудование

Масса эксплуатационная, кг:

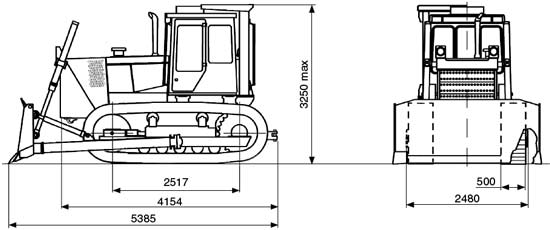

Габаритные размеры
