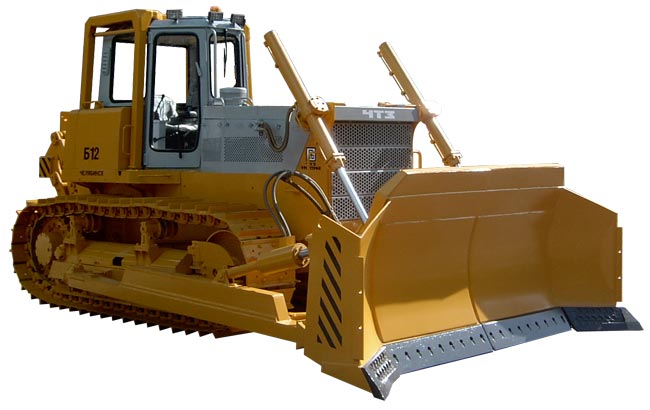

Бульдозер Б12

Базовый трактор имеет маркировку Т12.6020, а бульдозерно-рыхлительные агрегаты Б12.6020. Трактор Т12.6020 и агрегаты на его базе предназначены для выполнения больших объемов землеройных работ в широком диапазоне температур окружающего воздуха от +45° до -50° С и разработки различных грунтов с малой несущей способностью (болото, снежный покров, оттаявший мерзлый грунт и др.)

Учитывая характер использования тракторов Т12, в его конструкции использованы как технические решения, апробированные на тракторах Т10М, так и оригинальные разработки по важнейшим системам трактора.
Реализация высоких тяговых усилий обеспечивается существенными изменениями в конструкции ходовой системы трактора. Колея трактора увеличена на 200 мм (2080 мм), что позволяет устанавливать башмаки гусеницы шириной 560 или 690 мм. Длина опорной поверхности на грунт увеличена до 3182 мм за счет установки тележек гусениц с семью опорными катками на подшипниках скольжения.

На этот трактор устанавливается 6-цилиндровый V-образный дизельный двигатель ЯМЗ-236Б-4, размерностью 130х140 мм с номинальной мощностью 230 л.с. при 1800 об/мин. Двигатель оснащен турбонаддувом и жидкостно-масляным теплообменником для охлаждения масла. Удельный расход топлива не более 162 г/л.с.ч, а относительный расход масла на угар 0,5% от расхода топлива.
Двигатель установлен на раме трактора на амортизаторах. Вентилятор "толкающего" типа обеспечивает необходимый температурный режим охлаждающей жидкости двигателя и масла трансмиссии за счет "обратного" потока воздуха, в результате чего уменьшается засоряемость радиаторов и тепловая нагрузка на кабину в летнее время года. При необходимости, в холодное время года может быть установлена крыльчатка вентилятора прямого потока.

Тракторы Т12 оборудуются реверсивной гидромеханической трансмиссией (ГМТ), обеспечивающей три передачи вперед (максимальная скорость движения по передачам 3,42; 6,07 и 9,57 км/час) и три назад (максимальная скорость движения 4,25; 7,54 и 11,87 км/час). Трехколесный гидротрансформатор с активным диаметром 410 мм и повышенным до 2,95 (против 2,2 у трактора с двигателем Д-180) коэффициентом трансформации скомпонован в едином корпусе с редуктором, обеспечивающим привод гидронасосов систем трактора, а также возможность независимого отбора мощности на различные агрегаты (например, тяговые лебедки).

Планетарная пятирядная коробка передач соединена карданом с ведомым валом гидротрансформатора и крепится на передней стенке корпуса бортовых фрикционов. Конструкция планетарной коробки передач в основном идентична применяемой на тракторах типа Т10.

Применение силовой установки с двигателем ЯМЗ и новым гидротрансформатором широко опробовано на промышленных партиях тракторов типа Т10М (Т-10М).

Теоретическая (расчетная) характеристика трактора представлена на рисунке. Совмещение характеристик элементов моторно-силовой установки выполнено таким образом, что увеличенные тяговые усилия трактора при необходимых значениях скоростей движения на рабочем ходе при бульдозерно-рыхлительных работах могут выполняться на первой передаче с высоким значением коэффициента полезного действия ( КПД гидротрансформатора не менее 0,8).

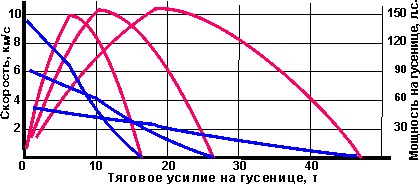

Теоретическая тягово-скоростная характеристика

Автоматическая приспособляемость силовой передачи к внешним нагрузкам в широком диапазоне их значений освобождает оператора от необходимости переключения передач в период рабочего хода агрегата, который в большинстве случаев выполняется на I передаче. Это, в сочетании с сервированным управлением трактором и навесными орудиями, существенно облегчает условия труда оператора и обеспечивает увеличение производительности агрегата.

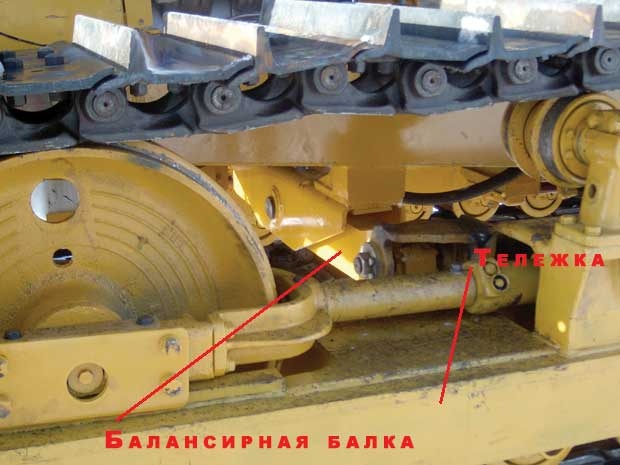

Балансирная балка шарнирно соединена с тележками, связывая их в единую систему, что повышает надежность составных частей, а также осей качания тележек(рис. 5 и 6).

 Установка балансирной балки:

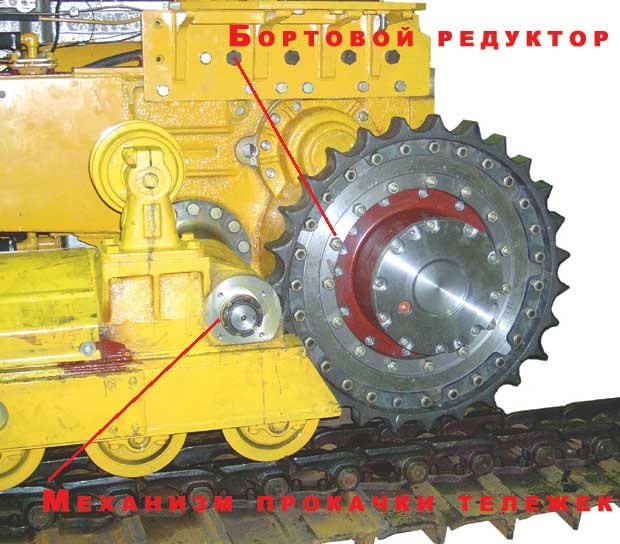

  Монтаж бортового редуктора и тележек:

Повышена надежность бортовых редукторов. Прокачка тележек относительно осей, вынесенных из зоны бортовых редукторов, дала возможность убрать раскосы тележек, обеспечить лёгкий монтаж-демонтаж бортредуктора, исключает передачу на них нагрузок от навесного оборудования при копании и перемещении грунта, увеличивая надежность этих важнейших узлов трансмиссии.

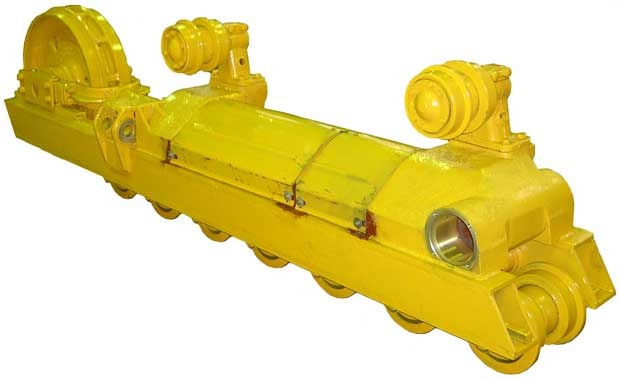

  Тележки гусениц:

  Установка оси прокачки тележек:

Бортовые редукторы выполнены в виде самостоятельного узла (модуля), позволяющего устанавливать его целиком на раму трактора.
Это двухступенчатые механизмы: первая ступень - цилиндрическая пара шестерен, вторая - планетарный ряд. Повышенное до 19,63 передаточное число бортредукторов (у Т10 - 14,79) позволяет обеспечить увеличение тягового усилия при значительном уменьшении нагрузок, действующих на все элементы силовой передачи (в т. числе бортовые фрикционы и тормоза, коническая передача и др.). Ведущие колеса с секторами, замена которых при износе не требует разборки трактора.

Уплотнение узла обеспечивается самоподжимными шайбами типа Duo Cone (такого же типа уплотнения используются и в катках и натяжных колесах ходовой системы).

Большое количество мероприятий, направленных на обеспечение высокой надежности машины, реализовано практически во всех узлах и системах трактора.

Усовершенствованная кабина с аварийно-вентиляционным люком в соответствии с современными тенденциями обеспечения комфортными условиями работы оператора, целью которых является достижение максимальной работоспособности с минимальной усталостью. Посадка оператора - удобная, с обеспечением безопасности за счёт установки Rops/Fops и ремня безопасности, ввода удобно расположенных минимума рычагов управления с сервированием по усилию, содержание вредных веществ в кабине доведено до требуемых ГОСТом норм, обеспечиваемых за счёт установки двигателя и кабины на амортизаторы, её герметичности, ввода вентилятора отопителя, кондиционера, теплошумоизолирующего коврика и панелей интерьера. Все это создает комфортные условия работы оператора.

Тракторы оснащаются двумя типами бульдозерного оборудования: полусферическим отвалом (Е) и прямым (В). Устанавливаются также два типа рыхлителей: трехзубый (Р) и однозубый (Н).

Проведенные лабораторно-полевые испытания партии тракторов Б12 выявили существенную эффективность новых машин на разработке и перемещении различных видов грунта.

Комплектация

СТАНДАРТНОЕ ОБОРУДОВАНИЕ

Двигатель ЯМЗ-236Б-4

Управление

Ходовая часть

Гидросистема

Заправочные объёмы

Ряд основных параметров трактора и навесного оборудования представлены на габаритной схеме и в таблице.

Основные параметры трактора Т12 и навесного оборудования

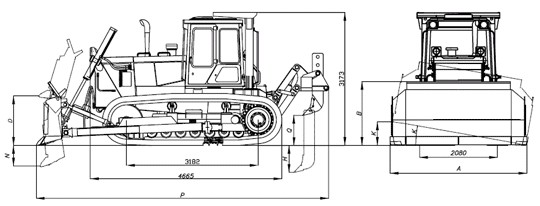

Габаритная схема трактора Т12
