Бульдозер Б14

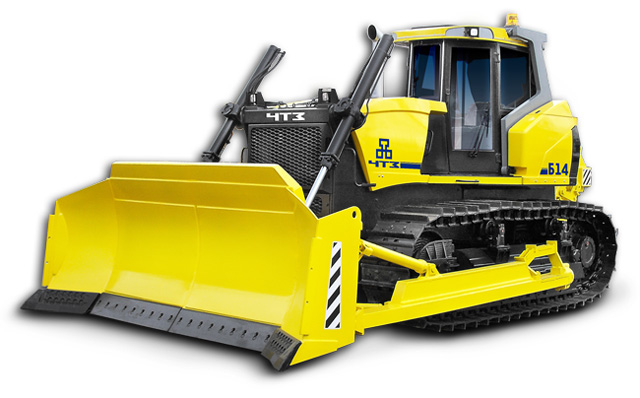

Бульдозер Б14 предназначен для решения широкого комплекса работ в строительстве, мелиорации, в горнорудной, нефтянной, газовой и других отраслях промышленности для выполнения больших объемов землеройных работ в широком диапазоне температур окружающего воздуха (±50° С) и разработки различных грунтов, в т. числе мерзлых и скальных, а также с повышенной влажностью.

Учитывая характер использования бульдозера Б14, в его конструкции использованы как технические решения, апробированные на тракторах предыдущих поколениях ЧТЗ, так и оригинальные разработки по важнейшим системам бульдозера.

Реализация высоких тяговых усилий обеспечивается существенными изменениями в конструкции ходовой системы трактора. Колея трактора увеличена на 200 мм (2080 мм), что позволяет устанавливать башмаки гусеницы шириной 560 или 690 мм. Длина опорной поверхности на грунт увеличена до 3182 мм за счет установки тележек гусениц с семью опорными катками на подшипниках скольжения. При увеличении колеи до 2280 мм на этой же базе может изготовляться модель высокой проходимости (болотоходная) с башмаками до 900 мм.

На бульдозер Б14 устанавливается 6-цилиндровый V-образный дизельный двигатель ЯМЗ-236Б-4, размерностью 130х140 мм с номинальной мощностью 230 л.с. при 1800 об/мин. Двигатель оснащен турбонаддувом и жидкостно-масляным теплообменником для охлаждения масла. Удельный расход топлива не более 162 г/л.с.ч, а относительный расход масла на угар 0,5% от расхода топлива.

Каркасная шестигранная кабина

Кабина выполнена со съемной крышей из стеклопластика и вклеенными стеклопакетами, улучшенными шумо-тепло-вибро-изоляционными свойствами. Два стеклоочистителя пантографного типа на дверях и два на переднем и заднем стеклах. Место для установки радиофона с динамиками и встроенными ящиками для укладки личных вещей оператора. Щиток приборов выполнен в виде герметичной монопанели со стрелочными указателями и лампочными сигнализаторами.

Имеется штатное место для установки кондиционера в задней части крыши. В верхней части кабины имеется вентиляционно-эвакуационный люк. Кабина, рабочее место и ROPS откидываются назад на 35 град. с помощью ручного гидроподъемника.

Рабочее место оператора

Шестигранная кабина с хорошей обзорностью и низким уровенем шума:

• установка отопителя "ZENIT-8000" под сиденьем оператора с раздачей теплого воздуха, забором свежего воздуха с обеспечением избыточного давления в кабине и рециркуляции;
• колонки управления из стеклопластика, обеспечивающие термо-шумо-вибро-изоляцию;
• удобные формованные подлокотники, правый подлокотник откидывается с целью доступа к документации, аптечке и т.д.

Трансмиссия

Гидромеханическая передача обеспечивает автоматическое регулирование скорости движения в зависимости от соответствующих внешних нагрузок; переключение передач без разрыва потока мощности и быстрый реверс, а также снижение динамических нагрузок в силовой передаче.

Ходовая система

Ресурс ходовой системы увеличился благодаря применению опорных катков с подшипниками скольжения и уплотнений Duo Cone, обеспечивающих работу опорных катков без подтекания масла.

Блок гидротрансформатора (для двигателя ЯМЗ-236Н3) с редуктором приводов гидронасосов навесного оборудования и управления трансмиссией
Планетарная коробка передач имеет 3 передачи вперед и 3 передачи назад с гидропереключением передач и реверса
Планетарный модульный бортредуктор и бортфрикционы с металлокерамическими дисками решили проблему надежности трактора с повышенной тягой
Самоподжимное уплотнение типа Duo Cone с резиновыми уплотнительными кольцами из фторсиликоновой резины и металлическими кольцами
Опорные катки с подшипниками скольжения спроектированы по классической схеме, где в качестве антифрикционного материала используется бронза
Сегменты ведущих колес крепятся болтами к ступице колеса и изготовлены штамповкой с термоулучшением и закалкой рабочих поверхностей, что обеспечивает легкость их замены и высокий ресурс работы
Башмак гусеницы из стали с высокими физикомеханическими свойствами и креплением специальными болтами

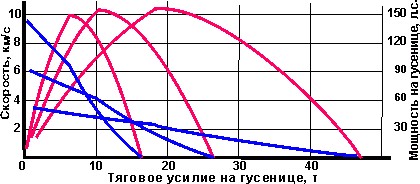

 Теоретическая (расчетная) характеристика трактора представлена на рисунке. Совмещение характеристик элементов моторно-силовой установки выполнено таким образом, что увеличенные тяговые усилия трактора при необходимых значениях скоростей движения на рабочем ходе при бульдозерно-рыхлительных работах могут выполняться на первой передаче с высоким значением коэффициента полезного действия ( КПД гидротрансформатора не менее 0,8).

Теоретическая тягово-скоростная характеристика

 Автоматическая приспособляемость силовой передачи к внешним нагрузкам в широком диапазоне их значений освобождает оператора от необходимости переключения передач в период рабочего хода агрегата, который в большинстве случаев выполняется на I передаче. Это в сочетании с сервированным управлением трактором и навесными орудиями существенно облегчает условия труда оператора и обеспечивает увеличение производительности агрегата.

Комплектация

СТАНДАРТНОЕ ОБОРУДОВАНИЕ

Двигатель ЯМЗ-236Б-4

Управление

Ходовая часть

Гидросистема

Заправочные объёмы

Ряд основных параметров трактора и навесного оборудования представлены в таблице.

Основные параметры бульдозера Б14 и навесного оборудования
