Бульдозер Б11

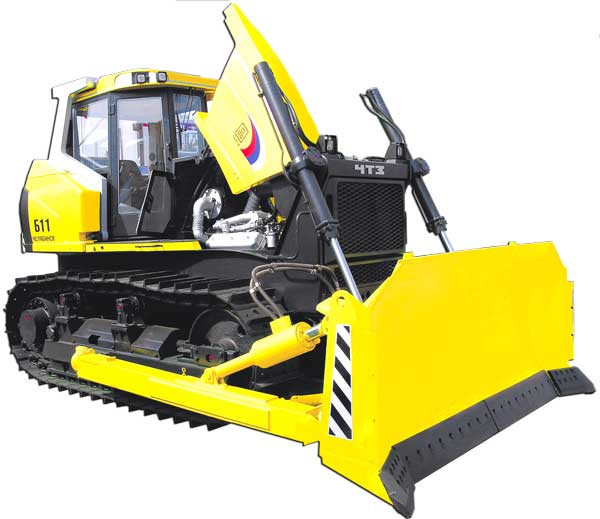

Бульдозер Б11 (Б-11) тягового класса 10 с гидромеханической трансмиссией - это бульдозер с новыми инновационными системами, обеспечивающими существенное повышение технического уровня и надежности узлов машины, улучшенными условиями труда оператора и новым дизайном (соответствует европейскому стандарту СЕ ).

Категории грунта без рыхления: I-III. Категория грунта с предварительным рыхлением: свыше III.

Производительность бульдозера находится на уровне лучших отечественных и мировых аналогов при существенно меньшей первоначальной стоимости. В конструкции Б-11 внедрен комплекс мероприятий, который обеспечил улучшение условий труда оператора и повысил надежность наиболее ответственных узлов. Внедрены планетарные бортовые редукторы и вынесенные оси качания ходовых тележек. Капот выполнен в виде отдельной капсулы для снижения шума в кабине. Откидные боковые створки капота из стеклопластика с шумопоглощающим слоем. Топливная система оборудована фильтром грубой очистки Separ, с водоотделителем и подогревом топлива во время работы трактора. Существует комплектация трактора с промежуточной колеей - 2080 мм, с шириной башмака гусеницы 690 мм.

Каркасная шестигранная кабина

Кабина выполнена со съемной крышей из стеклопластика и вклеенными стеклопакетами, улучшенными шумо-тепло-вибро-изоляционными свойствами. Два стеклоочистителя пантографного типа на дверях и два на переднем и заднем стеклах. Место для установки радиофона с динамиками и встроенными ящиками для укладки личных вещей оператора. Щиток приборов выполнен в виде герметичной монопанели со стрелочными указателями и лампочными сигнализаторами.

Имеется штатное место для установки кондиционера в задней части крыши. В верхней части кабины имеется вентиляционно-эвакуационный люк. Кабина, рабочее место и ROPS откидываются назад на 35 град. с помощью ручного гидроподъемника.

Рабочее место оператора

Шестигранная кабина с хорошей обзорностью и низким уровенем шума:

• установка отопителя "ZENIT-8000" под сиденьем оператора с раздачей теплого воздуха, забором свежего воздуха с обеспечением избыточного давления в кабине и рециркуляции;
• колонки управления из стеклопластика, обеспечивающие термо-шумо-вибро-изоляцию;
• удобные формованные подлокотники, правый подлокотник откидывается с целью доступа к документации, аптечке и т.д.

Трансмиссия

Гидромеханическая передача обеспечивает автоматическое регулирование скорости движения в зависимости от соответствующих внешних нагрузок; переключение передач без разрыва потока мощности и быстрый реверс, а также снижение динамических нагрузок в силовой передаче.

Ходовая система

Ресурс ходовой системы увеличился благодаря применению опорных катков с подшипниками скольжения и уплотнений Duo Cone, обеспечивающих работу опорных катков без подтекания масла.

Блок гидротрансформатора (для двигателя ЯМЗ-236Н3) с редуктором приводов гидронасосов навесного оборудования и управления трансмиссией
Планетарная коробка передач имеет 3 передачи вперед и 3 передачи назад с гидропереключением передач и реверса
Планетарный модульный бортредуктор и бортфрикционы с металлокерамическими дисками решили проблему надежности трактора с повышенной тягой
Самоподжимное уплотнение типа Duo Cone с резиновыми уплотнительными кольцами из фторсиликоновой резины и металлическими кольцами
Опорные катки с подшипниками скольжения спроектированы по классической схеме, где в качестве антифрикционного материала используется бронза
Сегменты ведущих колес крепятся болтами к ступице колеса и изготовлены штамповкой с термоулучшением и закалкой рабочих поверхностей, что обеспечивает легкость их замены и высокий ресурс работы
Башмак гусеницы из стали с высокими физикомеханическими свойствами и креплением специальными болтами

Комплектация

СТАНДАРТНОЕ ОБОРУДОВАНИЕ

Двигатель бульдозера Б11

Трансмиссия бульдозера Б11

Гидромеханическая с трёхколёсным одноступенчатым гидротрансформатором, трёхскоростной планетарной реверсивной коробкой передач.

Гидросистема трансмиссии приспособлена для установки аппаратуры диагностирования "Stauf". Все точки диагностики выведены на одной панели в кормовой части трактора.

Скорость движения при отсутствии буксования, км/ч:   Передача I II III Передний ход 0...3,88 0...6,90 0...10,86 Задний ход 0...4,83 0...8,56 0...13,48

Бортовой редуктор двухступенчатый с цилиндрическими шестернями и планетарным рядом на второй ступени:
Общее передаточное число.....19,63
Ведущее колесо со сменными зубчатыми сегментами и торцовым шлицевым креплениием к ступице.

Управление бульдозера Б11

Механизмы поворота - постоянно замкнутые бортовые фрикционы с металлокерамическими дисками и ленточные тормоза высокой износостойкости.

Рабочее место оператора

Одноместная каркасная шестигранная кабина повышенной жёсткости с круговой обзорностью, соответствующая требованиям стандартов ГОСТ (ИСО) по шуму, вибрациям и экологии.

Ходовая системабульдозера Б11

Тележка имеет трёхточечную подвеску с микроподрессоренной балансирной балкой и уплотнённым шарниром гусениц.

Заправочные емкости

Гидросистема

Масса

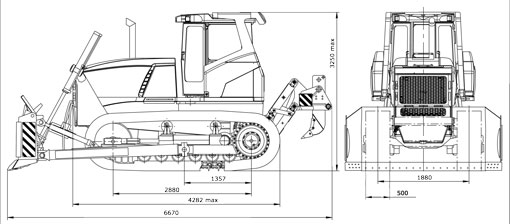

Габаритные размеры
